Ficha Técnica
+- Nivel Educativo: BACHILLERATO DE ARTES
- Materiales necesarios: xTool Laser, Goma EVA, Linóleo, Acrílico, Acetato o plástico transparente, Rotuladores acrílicos, Papel de alto gramaje (Paper Guarro/Fabriano), Rodillo, Tintas.
- Eje STEAM / Tipología: Técnicas Grafico-Plásticas + Anatomía
Objetivos y destrezas trabajadas
Objetivos de Aprendizaje de Nivel Superior
+- Investigar las posibilidades expresivas de la línea gráfica, la trama de medios tonos y la separación de capas en la gráfica contemporánea.
- Comprender y dominar la cadena de producción digital gráfica: digitalización en alta resolución, vectorización paramétrica, separación de matrices de color y generación de código G/comandos láser en xTool CS.
- Analizar el concepto estético de la reproducibilidad técnica, la estampa de autor y las ediciones seriadas de arte gráfico.
- Desarrollar una propuesta expositiva individual o colectiva que integre el soporte primario (plástico dibujado) y las derivaciones seriadas (grabados sobre diversos papeles y superficies).
Materiales
Soporte Matriz
(Haz clic para ver el reverso)
Goma EVA, Linóleo, Madera
Herramientas Digitales
(Haz clic para ver el reverso)
xTool Laser/Vector, software xTool CS / Illustrator
Papeles y Estampación
(Haz clic para ver el reverso)
Papeles de alto gramaje (Paper Guarro/Fabriano), rodillo y tintas de estampación
Pasos
Fase 1: Captura Analógica
+Dibujo del natural por transparencia en parejas con rotuladores de distintos grosores sobre acetato. Conceptos visuales: Estructuración lineal, expresionismo del trazo, escala 1:1.
Fase 2: Procesamiento a vector

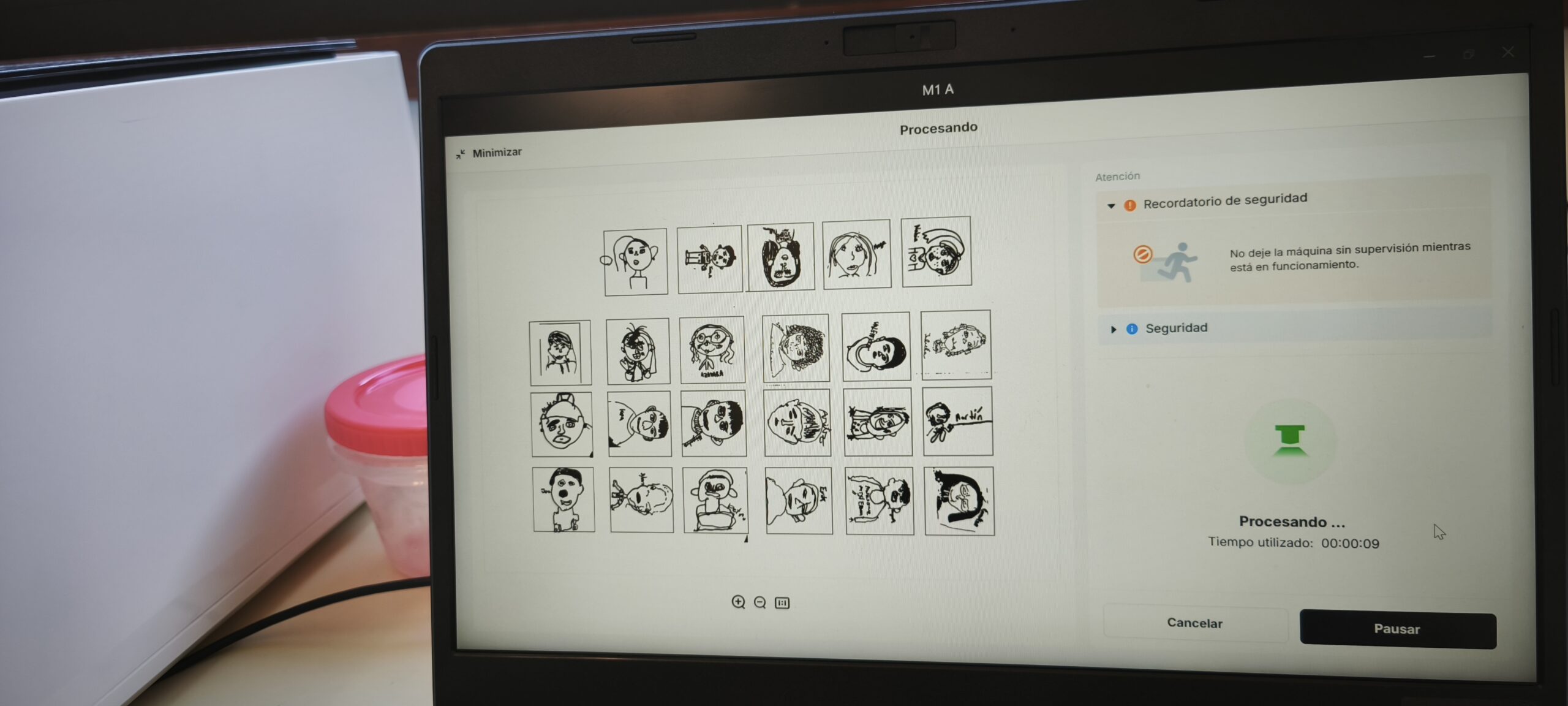

+Escaneado/fotografía técnica. Descomposición de la imagen en 2 o 3 canales/capas diferenciadas por densidad de línea en xTool CS o Illustrator. Conceptos visuales: Separación por capas de color (CMYK/Tinta plana), mapa de bits contra gráfico vectorial.
Fase 3: Grabado Láser Multi-Matriz
+Grabado mediante xTool en planchas de Goma EVA 5 mm para las manchas de color y grabado en linóleo para la línea principal. Conceptos visuales: relieve hueco,
GUÍA TALLER DE PARÁMETROS DE GRABADO AVANZADO (XTOOL):
• CONFIGURACIÓN XTOOL MATRIZ GOMA EVA 5MM (GRABADO EN RELIEVE):
- Capa de Fondo (Mancha): Potencia 25% | Velocidad 200 mm/s LPC 80
- Capa de Línea Principal: Potencia 40% | Velocidad 100 mm/s LPC 150
• CONFIGURACIÓN XTOOL ENGRAVING SOBRE METACRILATO TRANSPARENTE 3MM:
- Modo: Engrave Bitmap (Grayscale) | Potencia 45% | Velocidad 150 mm/s | LPC 200
* Permite crear matrices transparentes rígidas para estampación directa o retroiluminación expositiva.
Fase 4: Estampación Multicapa
+Estampación en registro sobre papeles de alto gramaje (Paper Guarro/Fabriano) mediante entintado a rodillo. Conceptos visuales: Registro de estampación, viscosidad de tintas, presión manual y en tórculo.
Proyecto Final Expositivo
+El recurso culmina con una instalación artística que contrapone el objeto tridimensional original (acetato o plástico transparente) con las estampas seriadas generadas por la xTool, acompañada de una memoria técnica donde el alumno justifica las decisiones plásticas y los ajustes tecnológicos empleados.
Autoría
+| Autoría de la actividad | Equipo de dinamizadores y dinamizadoras del Programa Código Escuela 4.0 Cantabria |
| Tablas y figuras | Equipo CITED |
| Imágenes | Equipo CITED |
| Coordinación | CITED (Centro de Innovación en Tecnologías de la Educación de Cantabria) |
| Licencia |
