Ficha Técnica

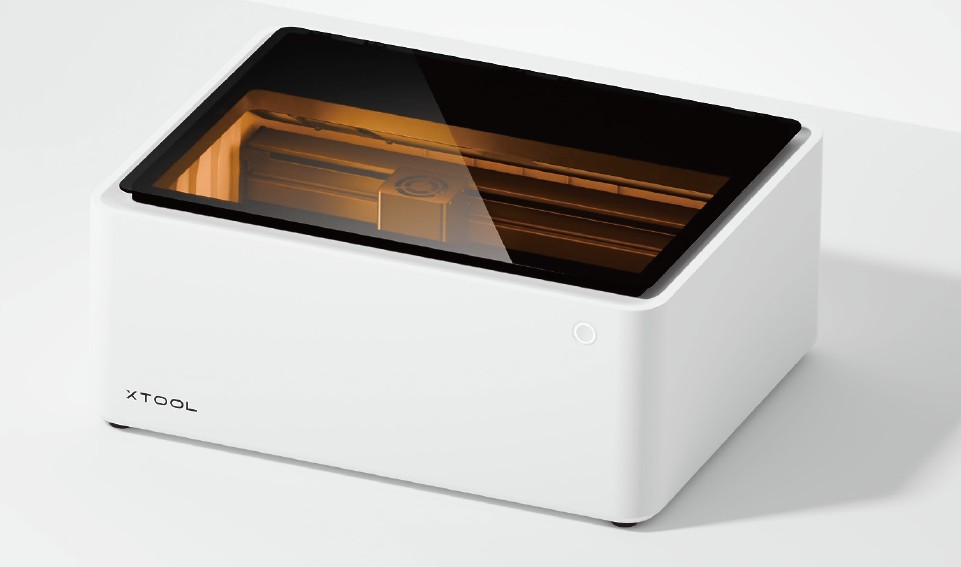

+- Descripción: Máquina híbrida que combina dos tecnologías en un dispositivo; láser para cortar y grabar y cuchilla para cortar
- Componentes necesarios: xTool M1, materiales y purificador.
- Software: xTool Studio
- Conceptos trabajados: Diseño 2D
Características generales
Funciones principales
+Corte Láser
- Madera
- Acrílico
- Textiles
- Aluminio anodizado
- etc.
Grabado láser
- Madera
- Metal

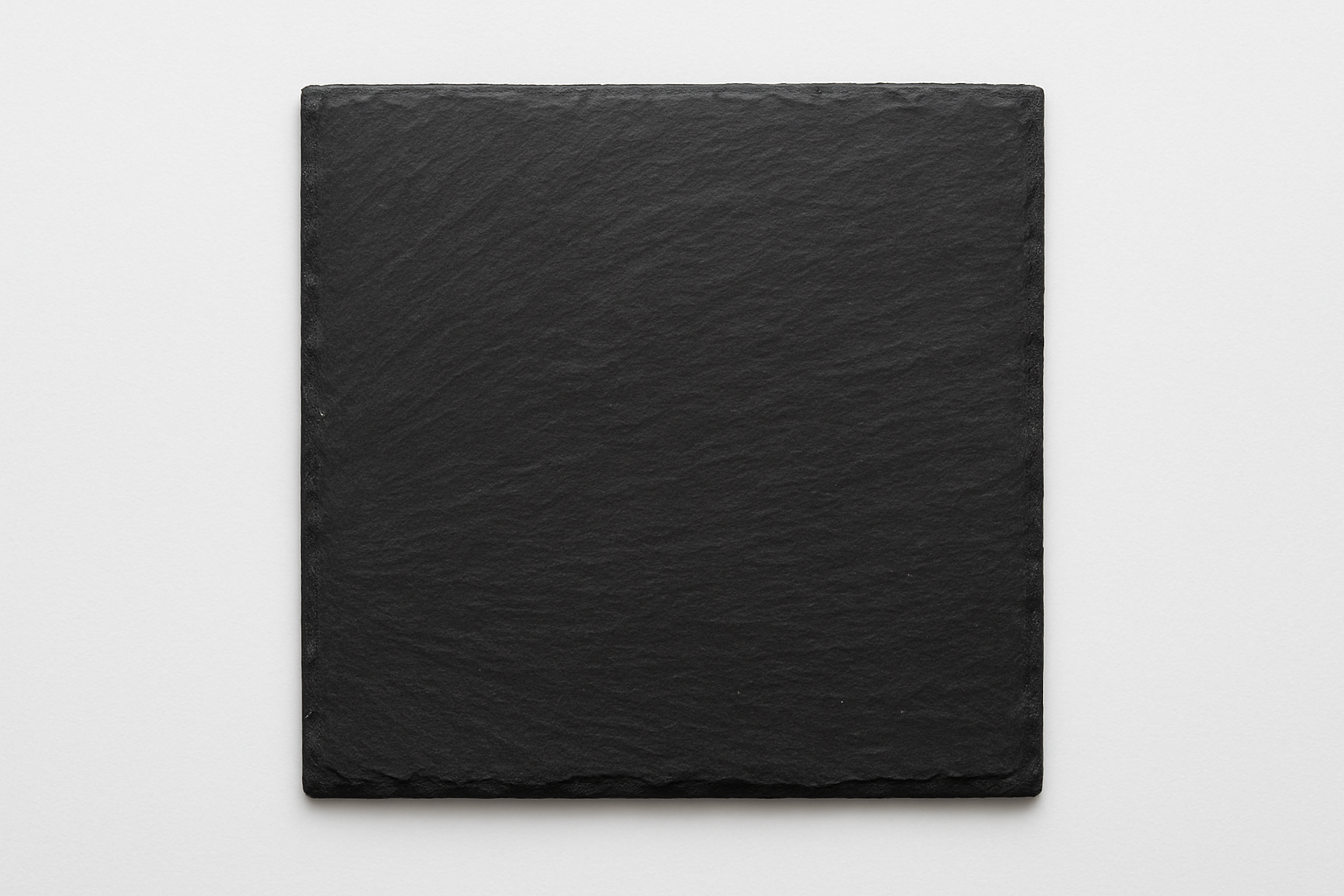

- Pizarra
- etc.
Corte con cuchilla
- Papel
- Vinilo
- Vinilo adhesivo
- Vinilo textil
- etc.

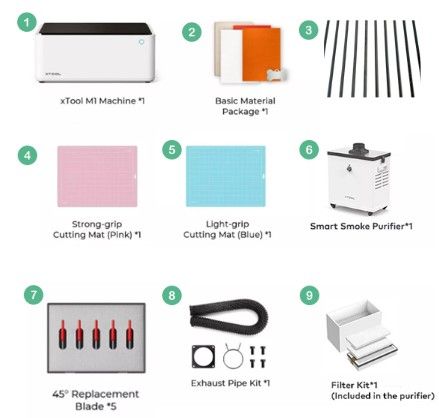

Contenido de la caja
+- Xtool M1
- Pack de materiales
- Prismas de metal para corte por láser
- Tapete rosa (fuerte)
- Tapete azul (suave)
- Purificador
- Pack de cuchillas
- Tubo de ventilación.
- Filtros
- Guía de inicio rápido.
- Cable de alimentación.
- Cable USB
Recomendaciones
+Realizar pruebas con el material y anotar la configuración ideal
- Maderas blandas menos potencia
- Acrílicos más potencia
Enfocar el láser correctamente
Utilizar la función “asistencia de aire” para eliminar residuos
Utilizar prismas metálicos cuando se usa el láser para corte
Utilizar tapetes adecuados cuando se utiliza el corte por cuchilla
Mantenimiento
- Limpiar la lente y la superficie de trabajo
Se puede usar alcohol 96º para limpiar contornos negros de las piezas
Medidas importantes
- Medidas máximas de la pieza: 40 x 30cm
- Profundidad máxima de corte por láser: 8mm
- Profundidad máxima de corte con cuchilla: 1,5mm
¿Cómo usarla?
Paso 1: Puesta en marcha
+- Abrir la caja y retirar los embalajes de espuma.
- Colocar la cortadora en una superficie nivelada y estable.
- Atornillar el accesorio del tubo de ventilación.
- Colocar el tubo en el accesorio mediante la abrazadera.
- Instalar el purificador de aire.
- Abrir y comprobar que se encuentran los tres filtros.
- Colocar adaptador (parte ancha al purificador).
- Colocar tubo de la Xtool al adaptador y apretar la abrazadera.
- Enchufar a la corriente.
- Instalar cuchilla en portacuchillas.
- Conectar cable USB.
- Conectar cable de alimentación.
- Encender la Xtool y el purificador.
Paso 2: Instalación del software
+https://www.xtool.eu/pages/software#1
Paso 3: Colocación cuchilla
+Paso 4: Uso software Xtool Studio
+Paso 5: Corte con cuchilla (Calibración)
+Paso 6: Marcado, grabado y corte láser
+Paso 7: App
+Materiales y configuración

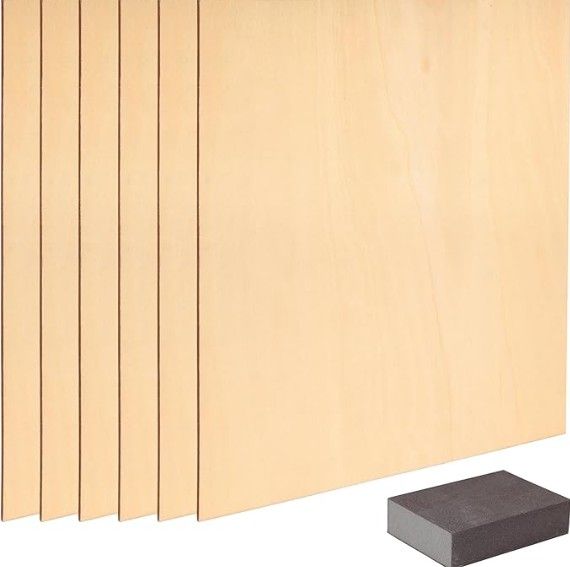

Contrachapado
Cortar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: 3 MM Basswood Plywood
Grosor: 3
Operación: Cortar
Prisma triangular: Si
Alimentación: 96
Velocidad: 4
Paso: 1
Líneas por cm: 200
Modo de grabado: Bidireccional
Material: 3 MM Basswood Plywood
Grosor: 3
Operación: Cortar
Prisma triangular: Si
Alimentación: 96
Velocidad: 4
Paso: 1
Líneas por cm: 200
Modo de grabado: Bidireccional
Contrachapado
Grabar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: 3 MM Basswood Plywood
Grosor: 3
Operación: Grabar
Prisma triangular: Si
Alimentación: 67
Velocidad: 100
Paso: 1
Líneas por cm: 100
Modo de grabado: Bidireccional
Material: 3 MM Basswood Plywood
Grosor: 3
Operación: Grabar
Prisma triangular: Si
Alimentación: 67
Velocidad: 100
Paso: 1
Líneas por cm: 100
Modo de grabado: Bidireccional

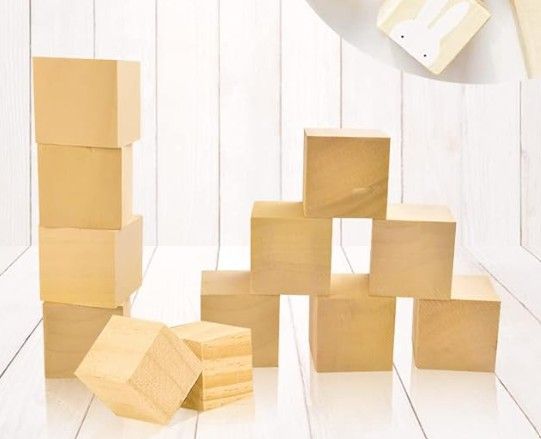

Taco de madera
Grabar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: 3 MM Pine Plywood
Grosor: Auto
Operación: Grabar
Prisma triangular: No
Alimentación: 100
Velocidad: 40
Paso: 2
Líneas por cm: 200
Modo de grabado: Bidireccional
Material: 3 MM Pine Plywood
Grosor: Auto
Operación: Grabar
Prisma triangular: No
Alimentación: 100
Velocidad: 40
Paso: 2
Líneas por cm: 200
Modo de grabado: Bidireccional

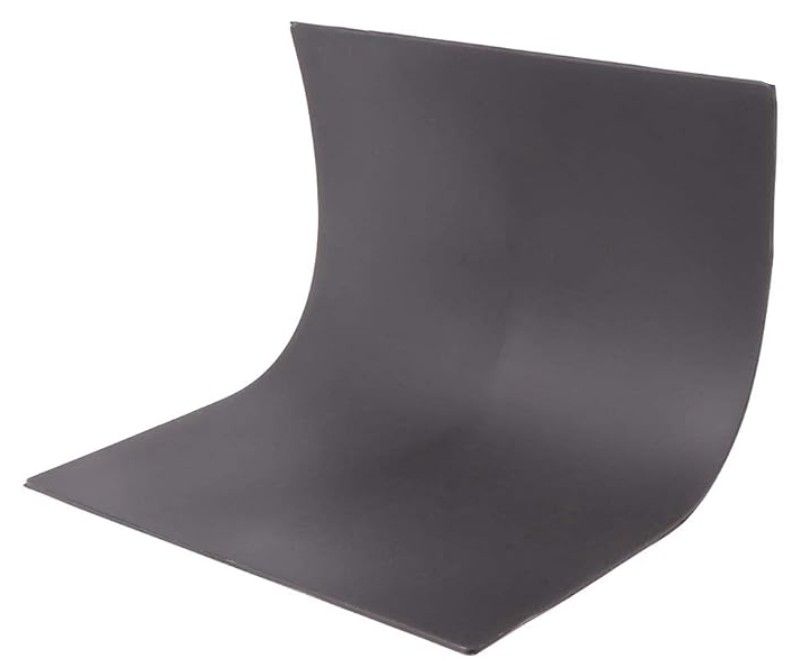

Goma dura
Grabar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: Referencia
Grosor: Referencia
Operación: Grabar
Prisma triangular: No
Alimentación: 100
Velocidad: 40
Paso: 2
Líneas por cm: 200
Modo de grabado: Bidireccional
Material: Referencia
Grosor: Referencia
Operación: Grabar
Prisma triangular: No
Alimentación: 100
Velocidad: 40
Paso: 2
Líneas por cm: 200
Modo de grabado: Bidireccional
Polipiel fina
Grabar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: Definido por el usuario
Grosor: Auto
Operación: Grabar
Prisma triangular: No
Alimentación: 30
Velocidad: 75
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Material: Definido por el usuario
Grosor: Auto
Operación: Grabar
Prisma triangular: No
Alimentación: 30
Velocidad: 75
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Botella de aluminio
Grabar
(Haz clic para ver el reverso)
Modo de proceso: Rodillo
Material: Definido por el usuario
Grosor: Auto
Operación: Grabar
Prisma triangular: No
Alimentación: 100
Velocidad: 25
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 200
Modo de grabado: Bidireccional
Material: Definido por el usuario
Grosor: Auto
Operación: Grabar
Prisma triangular: No
Alimentación: 100
Velocidad: 25
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 200
Modo de grabado: Bidireccional
Botella recubierta de goma
Grabar
(Haz clic para ver el reverso)
Modo de proceso: Rodillo
Material: Definido por el usuario
Grosor: Auto
Operación: Grabar
Prisma triangular: No
Alimentación: 85
Velocidad: 20
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Material: Definido por el usuario
Grosor: Auto
Operación: Grabar
Prisma triangular: No
Alimentación: 85
Velocidad: 20
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional

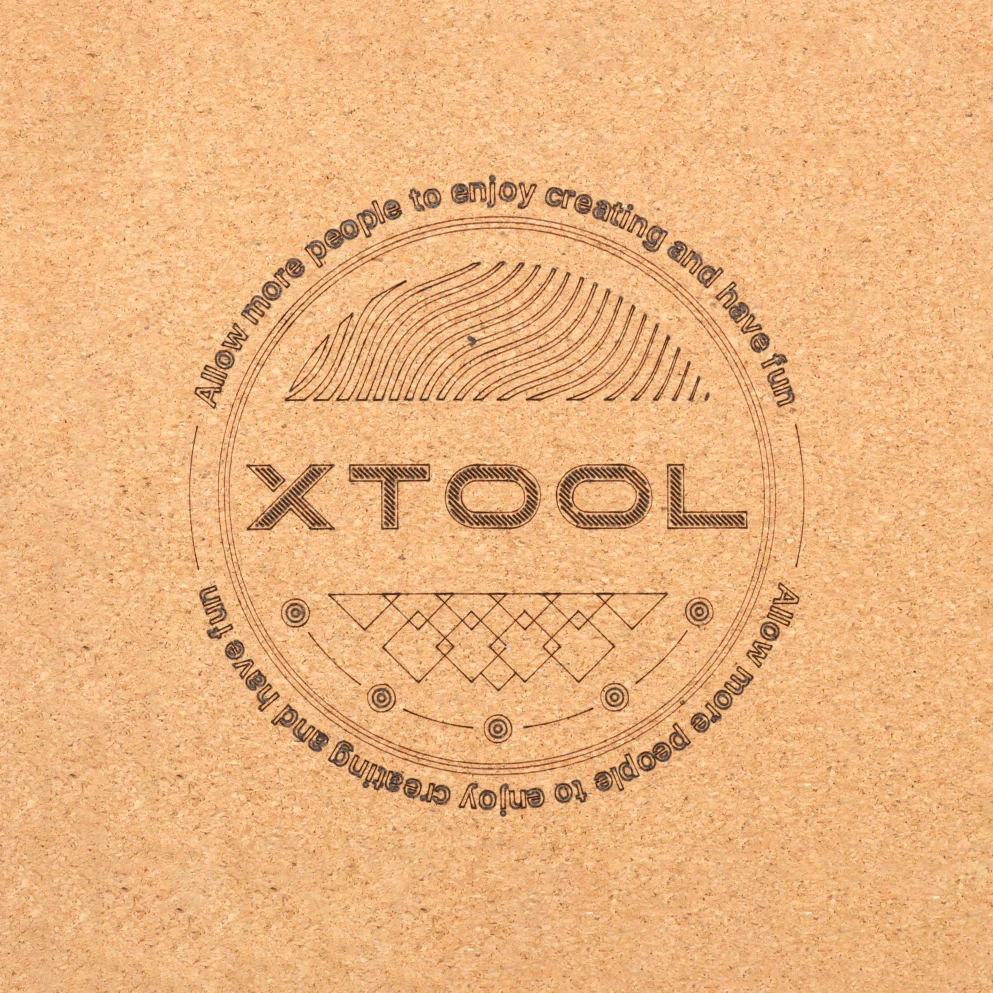

Corcho
Grabar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: Definido por el usuario
Grosor: Auto
Operación: Grabar
Prisma triangular: No
Alimentación: 30
Velocidad: 75
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Material: Definido por el usuario
Grosor: Auto
Operación: Grabar
Prisma triangular: No
Alimentación: 30
Velocidad: 75
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Papel
Corte con cuchilla
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base (con tapete azul)
Material: White scratch paper
Grosor: 0,2mm
Operación: Cortar
Prisma triangular: No
Presión de corte: 50
Velocidad: 40
Paso: 1
Material: White scratch paper
Grosor: 0,2mm
Operación: Cortar
Prisma triangular: No
Presión de corte: 50
Velocidad: 40
Paso: 1

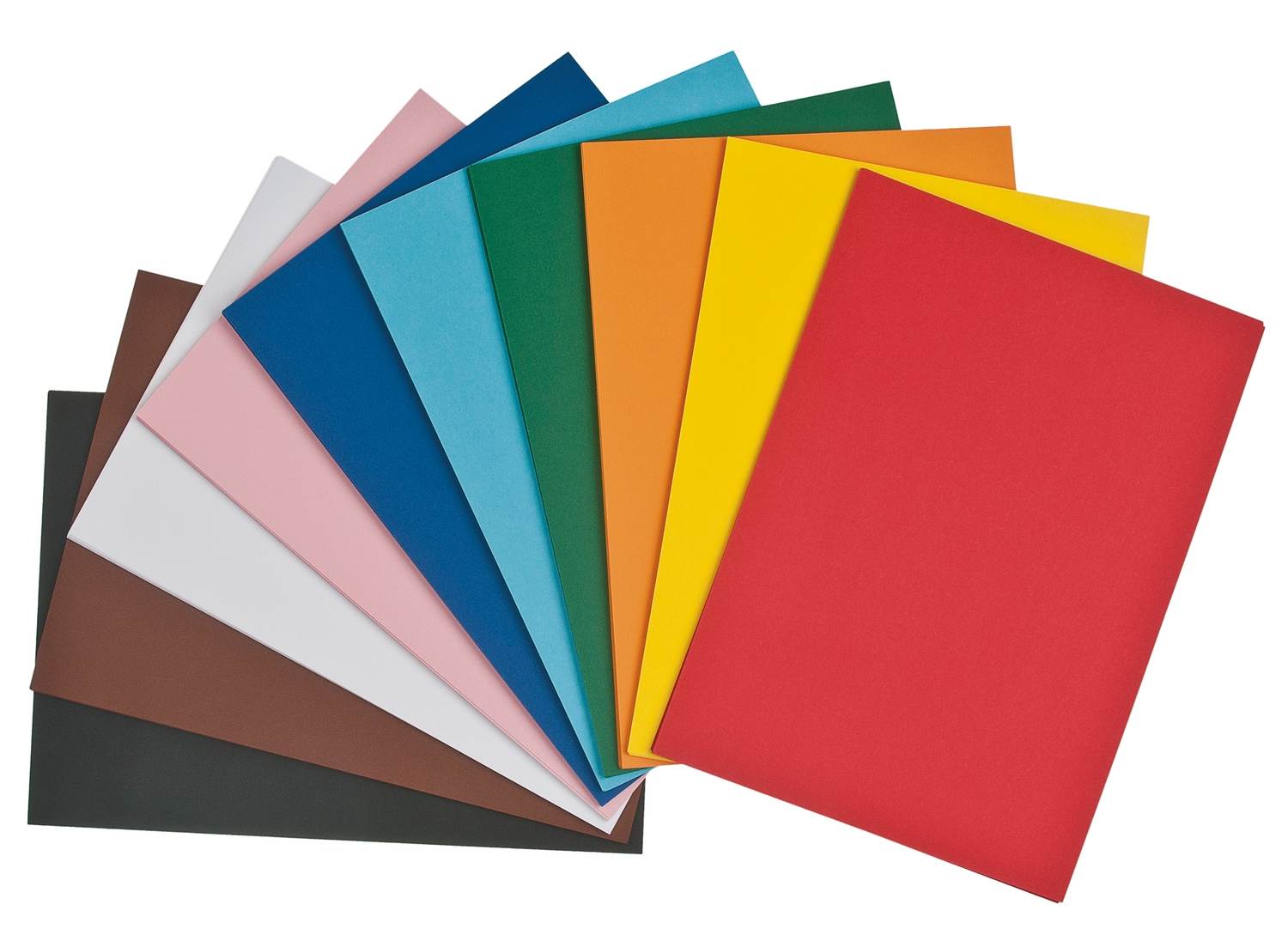

Cartulina A4
Corte con cuchilla
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base (con tapete azul)
Material: A4 Colored cardboard
Grosor: auto
Operación: Cortar
Prisma triangular: No
Presión de corte: 45
Velocidad: 60-65
Paso: 1
Material: A4 Colored cardboard
Grosor: auto
Operación: Cortar
Prisma triangular: No
Presión de corte: 45
Velocidad: 60-65
Paso: 1

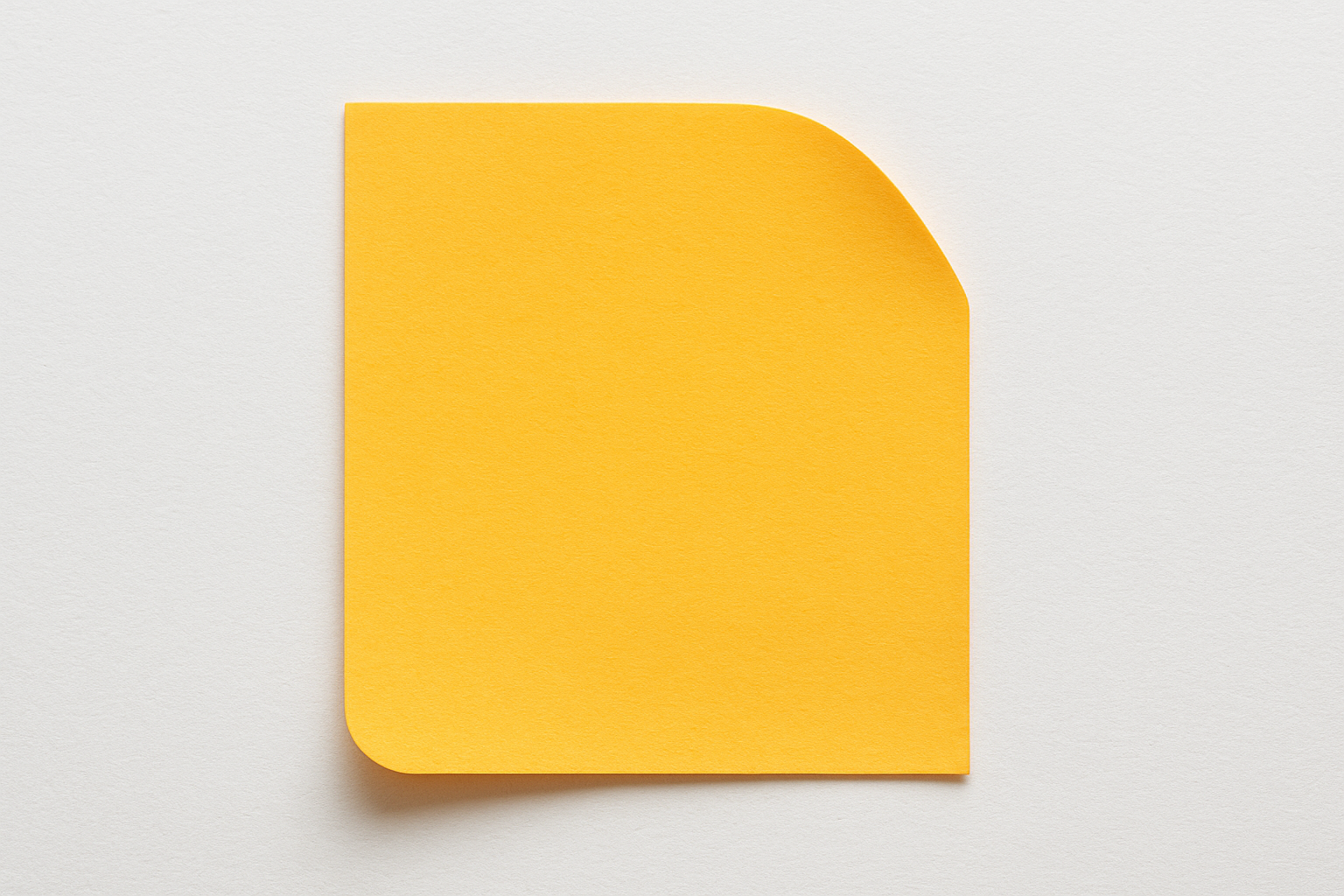

Papel adhesivo
Corte con cuchilla
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base (con tapete azul)
Material: White scratch paper
Grosor: 0,2mm
Operación: Cortar
Prisma triangular: No
Presión de corte: 45
Velocidad: 45
Paso: 3
Material: White scratch paper
Grosor: 0,2mm
Operación: Cortar
Prisma triangular: No
Presión de corte: 45
Velocidad: 45
Paso: 3
Papel
Grabar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: White scratch paper
Grosor: 0,2
Operación: Grabar
Prisma triangular: Si
Alimentación: 70
Velocidad: 220
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Material: White scratch paper
Grosor: 0,2
Operación: Grabar
Prisma triangular: Si
Alimentación: 70
Velocidad: 220
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Papel
Marcar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: White scratch paper
Grosor: 0,2
Operación: Marcar
Prisma triangular: Si
Alimentación: 80
Velocidad: 150
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Material: White scratch paper
Grosor: 0,2
Operación: Marcar
Prisma triangular: Si
Alimentación: 80
Velocidad: 150
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Papel
Cortar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: White scratch paper
Grosor: 0,2
Operación: Cortar
Prisma triangular: Si
Alimentación: 100
Velocidad: 40-45
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Material: White scratch paper
Grosor: 0,2
Operación: Cortar
Prisma triangular: Si
Alimentación: 100
Velocidad: 40-45
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Cartulina
Grabar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: A4 Colored cardboard
Grosor: Auto
Operación: Grabar
Prisma triangular: Si
Alimentación: 70-90
Velocidad: 210
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Material: A4 Colored cardboard
Grosor: Auto
Operación: Grabar
Prisma triangular: Si
Alimentación: 70-90
Velocidad: 210
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Cartulina
Marcar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: A4 Colored cardboard
Grosor: Auto
Operación: Marcar
Prisma triangular: Si
Alimentación: 85-90
Velocidad: 150
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Material: A4 Colored cardboard
Grosor: Auto
Operación: Marcar
Prisma triangular: Si
Alimentación: 85-90
Velocidad: 150
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Cartulina
Cortar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: A4 Colored cardboard
Grosor: Auto
Operación: Corte
Prisma triangular: Si
Alimentación: 100
Velocidad: 90
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Material: A4 Colored cardboard
Grosor: Auto
Operación: Corte
Prisma triangular: Si
Alimentación: 100
Velocidad: 90
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Papel adhesivo
Marcar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: White scratch paper
Grosor: 0,2 mm
Operación: Marcar
Prisma triangular: Si
Alimentación: 80
Velocidad: 150
Paso: 1
Material: White scratch paper
Grosor: 0,2 mm
Operación: Marcar
Prisma triangular: Si
Alimentación: 80
Velocidad: 150
Paso: 1
Papel adhesivo
Grabar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: White scratch paper
Grosor: 0,2 mm
Operación: Grabar
Prisma triangular: Si
Alimentación: 70
Velocidad: 220
Paso: 1
Líneas por cm: 160
Modo de grabado: Bidireccional
Material: White scratch paper
Grosor: 0,2 mm
Operación: Grabar
Prisma triangular: Si
Alimentación: 70
Velocidad: 220
Paso: 1
Líneas por cm: 160
Modo de grabado: Bidireccional
Papel adhesivo
Cortar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: White scratch paper
Grosor: 0,2 mm
Operación: Cortar
Prisma triangular: Si
Alimentación: 100
Velocidad: 40-45
Paso: 1
Material: White scratch paper
Grosor: 0,2 mm
Operación: Cortar
Prisma triangular: Si
Alimentación: 100
Velocidad: 40-45
Paso: 1
Corcho
Marcar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: 1/48" (0,53mm) Cork
Grosor: 3 mm
Operación: Marcar
Prisma triangular: Si
Alimentación: 30-80
Velocidad: 20-100
Paso: 1
Material: 1/48" (0,53mm) Cork
Grosor: 3 mm
Operación: Marcar
Prisma triangular: Si
Alimentación: 30-80
Velocidad: 20-100
Paso: 1
Corcho
Grabar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: 1/48" (0,53mm) Cork
Grosor: 3 mm
Operación: Grabar
Prisma triangular: Si
Alimentación: 10-50
Velocidad: 100-200
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Material: 1/48" (0,53mm) Cork
Grosor: 3 mm
Operación: Grabar
Prisma triangular: Si
Alimentación: 10-50
Velocidad: 100-200
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Corcho
Cortar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: 1/48" (0,53mm) Cork
Grosor: 3 mm
Operación: Cortar
Prisma triangular: Si
Alimentación: 80
Velocidad: 42
Paso: 1 o 2
Material: 1/48" (0,53mm) Cork
Grosor: 3 mm
Operación: Cortar
Prisma triangular: Si
Alimentación: 80
Velocidad: 42
Paso: 1 o 2
Pizarra
Marcar/grabar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: Square rock coaster
Grosor: Auto
Operación: Marcar/Grabar
Prisma triangular: No
Alimentación: 100
Velocidad: 100
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Material: Square rock coaster
Grosor: Auto
Operación: Marcar/Grabar
Prisma triangular: No
Alimentación: 100
Velocidad: 100
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional

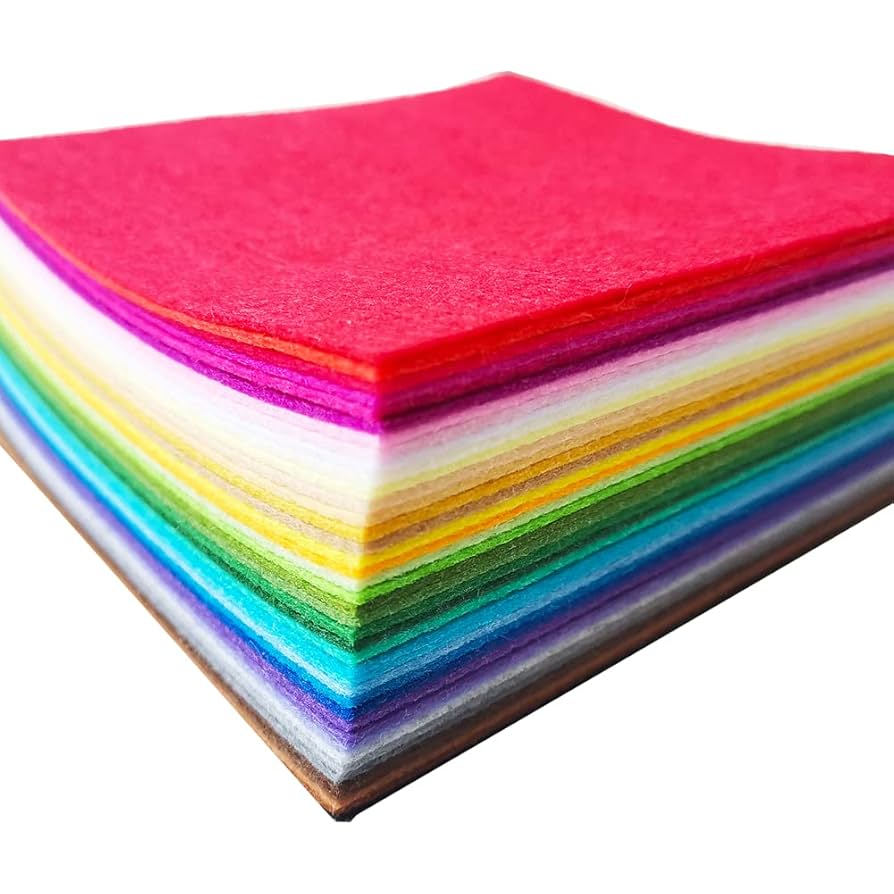

Fieltro
Marcar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: 1/8" (3mm) Red Felt
Grosor: 3 mm
Operación: Marcar
Prisma triangular: Si
Alimentación: Configuración en un clic
Velocidad: Configuración en un clic
Paso: 1
Material: 1/8" (3mm) Red Felt
Grosor: 3 mm
Operación: Marcar
Prisma triangular: Si
Alimentación: Configuración en un clic
Velocidad: Configuración en un clic
Paso: 1
Fieltro
Grabar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: 1/8" (3mm) Felt
Grosor: 3 mm
Operación: Grabar
Prisma triangular: Si
Alimentación: Configuración en un clic
Velocidad: Configuración en un clic
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Material: 1/8" (3mm) Felt
Grosor: 3 mm
Operación: Grabar
Prisma triangular: Si
Alimentación: Configuración en un clic
Velocidad: Configuración en un clic
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Fieltro
Cortar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: 1/8" (3mm) Red Felt
Grosor: 3 mm
Operación: Cortar
Prisma triangular: Si
Alimentación: 100
Velocidad: 120
Paso: 1
Material: 1/8" (3mm) Red Felt
Grosor: 3 mm
Operación: Cortar
Prisma triangular: Si
Alimentación: 100
Velocidad: 120
Paso: 1

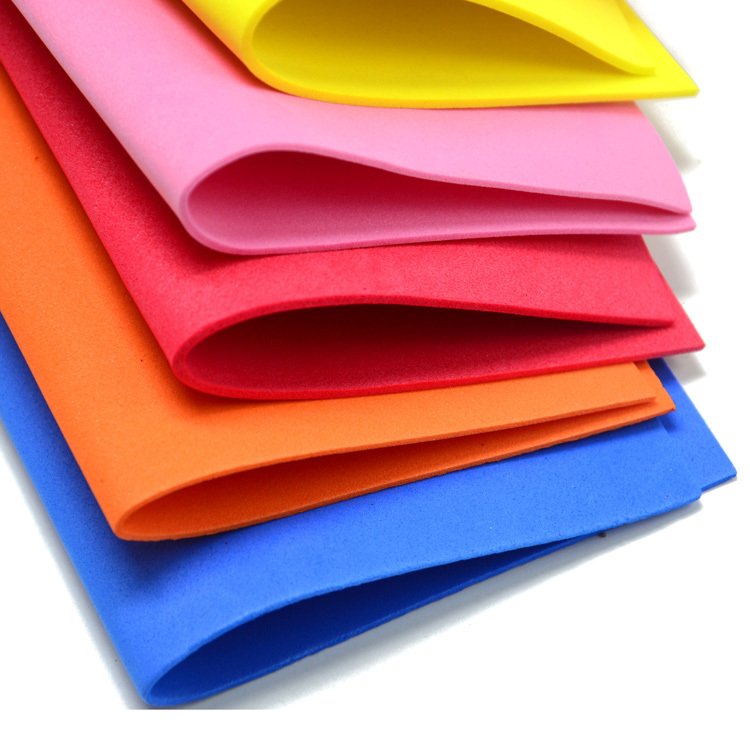

Gomaeva 2mm
Marcar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: 20oz (600ml) Seafoam Coffe Tumbler...
Grosor: 3 mm
Operación: Marcar
Prisma triangular: Si
Alimentación: 70-85
Velocidad: 100
Paso: 1
Material: 20oz (600ml) Seafoam Coffe Tumbler...
Grosor: 3 mm
Operación: Marcar
Prisma triangular: Si
Alimentación: 70-85
Velocidad: 100
Paso: 1
Gomaeva 2mm
Grabar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: 20oz (600ml) Seafoam Coffe Tumbler...
Grosor: 2 mm
Operación: Grabar
Prisma triangular: Si
Alimentación: 15-25
Velocidad: 100
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Material: 20oz (600ml) Seafoam Coffe Tumbler...
Grosor: 2 mm
Operación: Grabar
Prisma triangular: Si
Alimentación: 15-25
Velocidad: 100
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Gomaeva 2mm
Cortar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material:20oz (600ml) Seafoam Coffe Tumbler...
Grosor: 2 mm
Operación: Cortar
Prisma triangular: Si
Alimentación: 100
Velocidad: 25
Paso: 1
Material:20oz (600ml) Seafoam Coffe Tumbler...
Grosor: 2 mm
Operación: Cortar
Prisma triangular: Si
Alimentación: 100
Velocidad: 25
Paso: 1

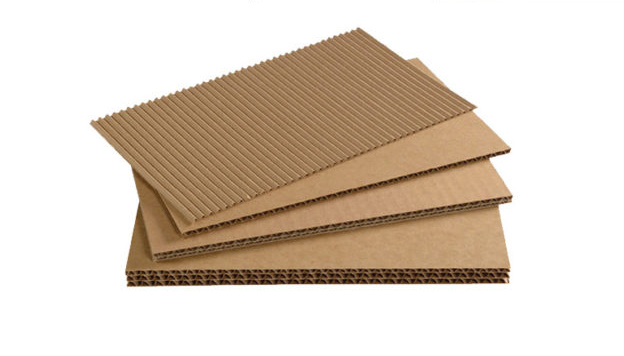

Cartón
Marcar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: Corrugated cardboard
Grosor: Auto
Operación: Marcar
Prisma triangular: Si
Alimentación: Configuración en un clic
Velocidad: Configuración en un clic
Paso: 1
Material: Corrugated cardboard
Grosor: Auto
Operación: Marcar
Prisma triangular: Si
Alimentación: Configuración en un clic
Velocidad: Configuración en un clic
Paso: 1
Cartón
Grabar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material: Corrugated cardboard
Grosor: Auto
Operación: Grabar
Prisma triangular: Si
Alimentación: Configuración en un clic
Velocidad: Configuración en un clic
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Material: Corrugated cardboard
Grosor: Auto
Operación: Grabar
Prisma triangular: Si
Alimentación: Configuración en un clic
Velocidad: Configuración en un clic
Paso: 1
Modo mapa de bits: Escala de grises
Líneas por cm: 100
Modo de grabado: Bidireccional
Cartón
Cortar
(Haz clic para ver el reverso)
Modo de proceso: Procesar en placa base
Material:Corrugated cardboard
Grosor: Auto
Operación: Cortar
Prisma triangular: Si
Alimentación: 100
Velocidad: 20-30
Paso: 1
Material:Corrugated cardboard
Grosor: Auto
Operación: Cortar
Prisma triangular: Si
Alimentación: 100
Velocidad: 20-30
Paso: 1
Recursos y Materiales
Aplicaciones Prácticas
-
✨
Maquetas y prototipos: Corta con precisión piezas de madera, acrílico y otros materiales para modelos a escala.
-
✨
Decoración de textiles: Graba diseños en tela y corta patrones para proyectos de costura y moda.
-
✨
Creación de accesorios: Graba y corta piezas de acrílico, cuero o madera para hacer pendientes, collares y llaveros.
-
✨
Objetos decorativos: Graba diseños en madera, pizarra, vidrio y cuero para crear posavasos, letreros y otros artículos decorativos.
Autoría
+| Autoría de la actividad | Equipo de dinamizadores y dinamizadoras del Programa Código Escuela 4.0 Cantabria |
| Tablas y figuras | Equipo CITED |
| Imágenes | Equipo CITED |
| Coordinación | CITED (Centro de Innovación en Tecnologías de la Educación de Cantabria) |
| Licencia |
